選用合適的比水鋼板焊接工藝、方法，更能夠有效保證硅施工縫處不發(fā)生滲漏水，減少工人操作時間，降低施工難度及工程成本，也能提升建筑工程自身質(zhì)量標準，滿足居民對建筑工程的功能需求、生活質(zhì)量提高。保證比水鋼板焊接質(zhì)量達到規(guī)定的標準及相關(guān)要求，才能將這一防水構(gòu)造處理特性發(fā)揮出來。
1、結(jié)構(gòu)止水鋼板的設置
在住宅類建筑工程中，地下室底板、外墻和頂板的施工縫、后澆帶處，硅施工必定形成二次澆筑產(chǎn)生施工縫，該縫位置在地表面以下，就更容易沿著縫隙發(fā)生滲漏水現(xiàn)象。現(xiàn)階段建筑工程地下室結(jié)構(gòu)設計中，均采用設置比水鋼板的做法，來切斷和改變水的滲透路徑。
比水鋼板的兩翼彎折方向是直接影響比水效果的，兩翼向迎水面彎折則延長和改變水滲路徑，從而增強其防滲漏水的效果。

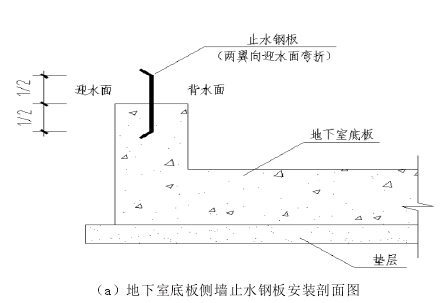

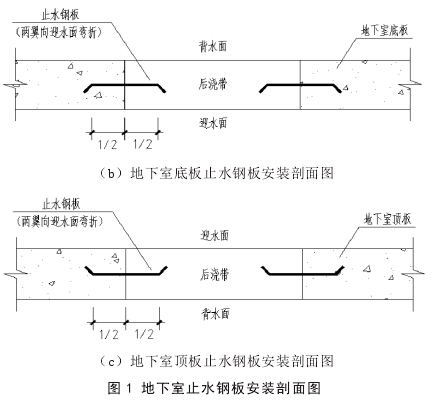

地下室側(cè)壁的水平施工縫留在高出板面300mm處，比水鋼板就設置在側(cè)壁厚度的1/2處，豎向埋深為比水鋼板寬度的一半。地下室底板、頂板施工縫的比水鋼板設在結(jié)構(gòu)截面中間位置，水平向埋深為比水鋼板寬度的一半，具體設置如圖1所示。
2、止水鋼板設置主要質(zhì)量問題
(1婦卜水鋼板焊接完成后，不在墻體或板體中線上。
(2)墻體轉(zhuǎn)角處未用整塊比水鋼板彎折，現(xiàn)場用二塊鋼板拼焊。轉(zhuǎn)角比水鋼板未預制。在現(xiàn)場墻體轉(zhuǎn)角處操作不方便，容易產(chǎn)生質(zhì)量隱患。(3)比水鋼板穿過柱箍筋時，將穿過的箍筋斷開未焊接在鋼板上，或比水鋼板高度范圍無箍筋。(4)一個工人獨立操作比水鋼板的焊接工作，操作不當鋼板明顯不水平、不平直，有彎曲現(xiàn)象。(5)對于水平轉(zhuǎn)角的L型焊接、豎向T型焊接、水平與豎向交接的T型焊接、平直接頭工型焊接的部位，焊接質(zhì)量控制不好存在缺陷。C6)比水鋼板位置處的硅澆筑沒控制好，硅水平、豎向尺寸偏差較大。(7)未用專業(yè)焊工操作比水鋼板的焊接工作，比水鋼板、焊接材料不符合設計及現(xiàn)行施工驗收規(guī)范規(guī)定。(8)未配置焊條烘箱、焊條保溫桶等配套設施，焊接材料的規(guī)格、外觀質(zhì)量和主要物理性能等不符合國家現(xiàn)行有關(guān)標準的規(guī)定。
3、止水鋼板焊接接頭方式、方法調(diào)整建議
比水鋼板的長度模數(shù)有3m, 4m, Sm等，焊接時如一個工人獨自操作，必然引起比水鋼板高低、彎曲的情形，則水平、平直度根本無法控制，且還在鋼筋網(wǎng)片中間操作，因此不能一個工人獨自操作，至少二人配合安裝。
測量人員應測量出標高控制線標在鋼筋上，焊工根據(jù)此水平標高控制線確定比水鋼板的位置及水平度。豎向比水鋼板位置確定好后，用墻體拉鉤筋臨時上下夾緊固定(拉鉤筋不好固定可與墻體立筋點焊)，沿比水鋼板方向，在其二側(cè)采用上下二排} 12@1000短鋼筋頭電焊固定，一端焊接在比水鋼板上，另一端焊接在結(jié)構(gòu)墻主筋上。
二塊比水鋼板固定好后接頭焊接，不應搭接建議采用對接，接縫處應留2mm寬縫隙，首先在比水鋼背水面的中間、二端點焊固定，然后從比水鋼板中間向上施焊，完成后用焊錘敲掉焊渣，對露出的焊接處進行觀察，焊縫的焊紋應均勻平整，檢查有無漏焊、針狀氣孔、夾渣、裂紋、燒穿、弧坑、焊瘤、未溶合、咬邊等缺陷，如有應進行補焊，這道焊完后仔細檢查無質(zhì)量缺陷，焊縫就跟鋼板一樣密不透風，該縫也會起到良好的防水效果，不用再焊第二遍或雙面焊。
如果結(jié)構(gòu)墻、板拉筋間距較小，中間有一道拉筋穿過比水鋼板。比水鋼板固定好后，在穿過比水鋼板的拉筋處將拉筋切斷，然后分別焊接在二側(cè)比水鋼板上，如出現(xiàn)此種情況，則“上下二排} 12@1000短鋼筋頭電焊固定比水鋼板”可省略一排不焊。
4、止水鋼板焊接質(zhì)量問題防治措施
(1)比水鋼板安裝時，應用卷尺量好尺寸位置帶線整平后，才開始點焊固定，保證比水鋼板在墻體或板體中線上。

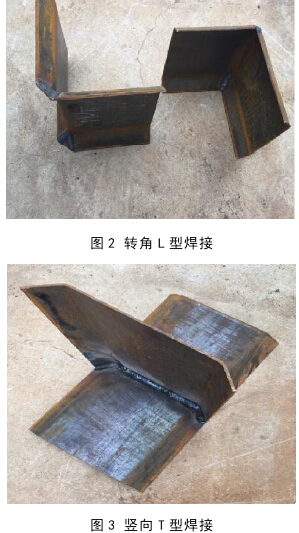

(2)墻體轉(zhuǎn)角處應用整塊比水鋼板彎折，不得用二塊鋼板拼焊，要焊縫飽滿、膠圈無死角。拐角位置、兩塊比水鋼板相交的位置，應提前采用預制的比水鋼板成品構(gòu)件，避免現(xiàn)場裁切、焊接。焊縫接頭距離拐點或交點不少于600mm，具體制作情況如圖2、圖3所示。
此類焊接工作，需提前統(tǒng)計現(xiàn)場施工時需要使用的各類轉(zhuǎn)角件，在現(xiàn)場施工前提前安排焊工在場外標準化加工。現(xiàn)場施焊時，轉(zhuǎn)角部位就可以用焊好成品構(gòu)件與平直段比水鋼板對接焊，這種施工布置可以減少現(xiàn)場作業(yè)量，提高作業(yè)效率，便于檢查焊縫成形質(zhì)量情況，還可大幅度降低因現(xiàn)場不好操作而造成的焊縫質(zhì)量隱患產(chǎn)生。
(3)比水鋼板穿過柱箍筋時，應將穿過的箍筋切斷開，制作成開口箍分別對稱焊接在比水鋼板二側(cè)。
(4)比水鋼板安裝焊接時，應用儀器測量、帶線控制好水平度、平直度，其位置、埋深等應符合設計圖紙、現(xiàn)行施工驗收規(guī)范規(guī)定。
(5)對于比水鋼板的焊接質(zhì)量控制不好，存在缺陷，應做好工序技術(shù)交底，加強檢查監(jiān)督的力度，關(guān)鍵點安排專人跟蹤檢驗。
(6)比水鋼板位置處的混凝土澆筑應控制好，混凝土水平、豎向尺寸不能有偏差，對施工縫處模板支設應在“模板專項施工方案”中設計、說明清楚，硅澆筑前按方案內(nèi)容對施工縫處模板支設作重點項進行驗收。
(7)禁I卜非專業(yè)工人焊接比水鋼板，要用專業(yè)焊工操作比水鋼板的焊接工作，焊工應持有有效的執(zhí)業(yè)資格證書。比水鋼板、焊接材料規(guī)格、型號、尺寸等必須符合設計圖紙、現(xiàn)行施工驗收規(guī)范規(guī)定。
(8)焊條烘箱、焊條保溫桶等配套設施齊全，焊接材料的外觀質(zhì)量和主要物理性能等符合國家現(xiàn)行有關(guān)標準的規(guī)定。
現(xiàn)階段，建筑施工企業(yè)普遍采用二塊比水鋼板搭接接頭的方式，實際操作則至少會增加一道焊縫，人為操作的隱患風險會加大，工序施工時間會延長，工程成本會增加，起到的防水效果并不明顯。在實際施工過程中，如果能夠清晰把握一些工序的實用操作，將會獲得各方面很好的收益和效果，要做好建筑工程防水防滲工作，解決地下室滲漏問題，給住戶營造一個干凈、整潔、美好的生活居住環(huán)境，同時更好地促進施工企業(yè)自身發(fā)展。
上一條：巧用地下室止水鋼板滕堃
下一條：王劉軍的止水鋼板固定一方法
