后澆帶是建筑施工中為防止現澆鋼筋混凝土結構由于溫度、收縮不均可能產生的有害裂縫，按照設計或施工規范要求，在相應位置留設的臨時施工縫，其將大面積結構暫時劃分為若干部分，經過構件內部收縮，在若干時問后再澆搗該施工縫混凝土，將結構連成整體。

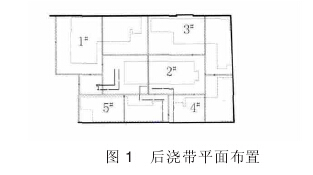

天津市濱海新區北塘經濟區嘉庭公寓主體工程一標段工程包括1“一5“樓及其地下車庫，總建筑面積約3. 03萬m'。在施工過程中整個地下車庫底板和頂板由后澆帶劃分成11分塊，見圖1。后澆帶累計長度達1 098. 56m，后澆帶施工質量的好壞直接關系到今后基礎底板及頂板的防水效果，其施工質量的好壞直接關系到今后地下車庫的防水效果，也勢必直接影響整體工程的質量。因此在后澆帶施工中其施工工藝及過程控制顯得十分重要。
變更設計
在原設計圖紙中，后澆帶采用橡膠止水條及橡膠止水帶的施工方法，由于之前后澆帶施工中對橡膠止水條的施工裝釗一不便且后期止水效果不理想，因此在本工程中將橡膠止水條及橡膠止水帶變更為止水鋼板十鋼板網模板的施工方法。
1、橡膠止水帶(條)施工工藝
2、各后澆帶的構造要求

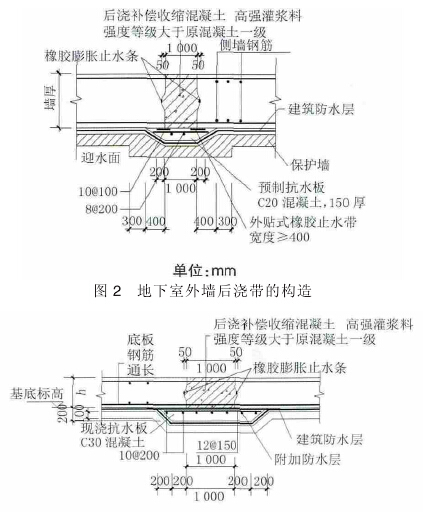

根據設計單位給出的圖紙，原設計中地下室外墻后澆帶的做法見圖2，地下室底板后澆帶的做法見圖3，地下室頂板后澆帶的做法見圖4。
3、施工技術要求及質量控制點
橡膠止水條是安裝在后澆帶凹面上起遇水膨脹而止水的作用。橡膠條在安裝過程前，必須保證后澆帶兩側已進行了鑿毛和清理，沒有污泥等雜物且在安裝中不能有斷開或連接不緊密的橡膠條，否則會直接影響到防水效果。
在橡膠止水條的施工中，由于其位于側壁或底板厚度的中問，外側均有鋼筋網片，致使在后續的橡膠條安裝中很難操作，工人在裝釗一中很難保證橡膠條與混凝土結構問沒有縫隙或盡量使縫隙微小，所以其弊端就在于工人的現實操作會造成今后的漏水隱患。
4、止水鋼板十鋼板網模板施工工藝
將原設計圖紙中的橡膠止水帶及橡膠止水條變更為止水鋼板，止水鋼板的規格為300mmx3，和400mm x 3 mm };鋼板網的規格為100mmx2500mm};
施工中在先澆筑的混凝土結構截面中部設置+U;型止水鋼板，止水鋼板的“開口”朝迎水面，止水鋼板上下(或內外)到現澆結構上下(或內外)表面采用鋼板網封堵。
5、鋼板網模板及止水鋼板安裝
1)鋼板網模板安裝。在止水鋼板的中部兩側分別垂直設置鋼板網，鋼板網的一端分別通過鋼筋焊接連接于止水鋼板的中部兩側面上，鋼板網的另一端分別通過鋼筋焊接連接在車庫底板鋼筋或外墻鋼筋上。安裝要求在車庫底板底層鋼筋安裝完成后進行，安裝時先將下部鋼筋與底板下層鋼筋焊接，待底板上層鋼筋安裝完成后再用鐵鉤鉤起與上層鋼筋焊接。

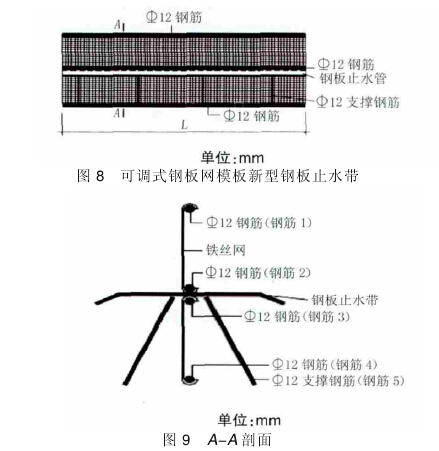

2)止水鋼板安裝。如圖8和圖9所示，鋼筋2和鋼筋3分別與止水鋼板進行點焊。鋼筋4與底板下層鋼筋點焊，鋼筋1與底板上層鋼筋點焊。鋼筋5下端與底板下層鋼筋點焊，上端與止水鋼板點焊，對止水鋼板起支撐及限位作用。施工時下端高度不可調，上端高度可根據實際高度要求，將多出的鋼板網卷在鋼筋1上。
6、施工技術要求及質量控制點
1)止水鋼板朝向及連接。在止水鋼板的安裝中，必須注意其U型開口方向必須朝向迎水面。在外墻的安裝中必須保證止水鋼板的垂直度，使上下止水鋼板埋進和露出長度一致。止水鋼板在轉角處的連接必須采用搭接雙面焊，且搭接長度}100mm，焊縫需飽滿。
2)鋼板網連接。兩片鋼板網連接處的搭接長度《100 mm,鋼板網與骨架的扎結點問距} 50 mm};
3)固定支架。固定止水鋼板和鋼板網的鋼筋或骨架鐵件均不得仲出結構鋼筋外表而進入結構鋼筋保護層，以防形成滲水通道。鋼板網及其與固定骨架之問的連接必須具備足夠的強度和抗沖切能力，確保先澆混凝土不沖破鋼板網，減少后澆帶的變形和位移。
4)鑿毛清理。在后期澆筑后澆帶混凝土前，必須對混凝土上表面進行剔鑿清理且止水鋼板上的淤泥與鐵銹必須清理干凈。后澆帶處上層鋼筋保護層混凝土模板用長條木模進行支設。
7、施工工序對比
在橡膠止水條的后澆帶施工中，木工需要提前在后澆帶兩邊支模，在澆筑后澆帶之前需拆模并對其進行剔鑿，難點就在此階段的剔鑿，既費時又費工。如果后期鑿毛不徹底會影響工程的防水質量，會造成質量事故，另外在現場操作中由于鋼筋網片問距緊密，工人無法很好地裝釗一橡膠止水條，使止水條與混凝土表面問有或大或小的縫隙，在轉角處橡膠條無法進行無縫連接，如果以整條裝釗一又會在轉角處出現空隙，導致此部位止水條失效。
采用鋼板網代替后澆帶的模板，鋼板網不必拆除，可以減少后澆帶的拆模用工。鋼板網制作采用直徑12，的螺紋鋼筋焊接成矩形骨架，然后將鋼板網用綁絲綁扎牢固。鋼板網上的規則網眼兒可以使?jié)仓幕炷猎诶锩嫔闲纬赏蛊穑?jié)省了后續作業中的鑿毛，這就縮短了工期和降低了成本。
在后澆帶混凝土側面采用鋼板網隔斷，能很好地阻止新澆混凝土流入后澆帶內，降低后澆帶內大量的后續清理工作;也可以使?jié)仓炷恋谋砻嫘纬梢?guī)矩槽面，減少后期大面積的鑿毛。止水鋼板在底板施工中即安裝到位，避免了后續施工中的不便。通過上述的分析和比較，止水鋼板十鋼板網的施工方法在后澆帶施工中更加省工高效，提高鋼板止水帶的止水效果，保證后澆帶處的施工質量且本產品的安裝簡便，對后面工序沒有影響。
