摘要：隨著住房對家庭的重要性日漸增強，消費者對房子的質量要求也越來越高，故房地產開發商對施工承包單位的施工質量要求也越來越嚴苛。目前，高層住宅樓為滿足住戶停車及人防需求，地下空間得到了充分利用。但同時為解決高層建物筑主樓與裙房及地下室沉降差及防止溫度變形的問題；因此常常通過設置后澆帶來削減差異沉降及溫度變形對結構帶來的不利影響。又因地下室所處在的環境決定了地下室防水要求等級高，若地下室施工縫及后澆帶施工質量不夠高，會影響建筑物的使用功能和工程質量。其中止水鋼板施工質量的好壞直接決定了地下室施工縫和后澆帶是否會出現滲漏現象，故本文主要介紹地下室施工縫和后澆帶止水鋼板施工的施工工藝。
關鍵詞：地下室 止水鋼板 施工工藝
1、引言
近年來房地產開發商為適應市場不斷增長的要求，對施工承包企業的施工質量要求日漸嚴苛。其中不少大型房地產企業引入了第三方測評制度；用專業的人員，詳細的測評標準，給施工承包企業的施工質量精確評分，評分高低直觀的反應了工程施工質量的好壞。故在該種制度下，對施工工藝及質量提出更高的要求。本次以融創集團晨熙花園項目的地下室施工縫和后澆帶止水鋼板施工過程為案例進行分析。在不斷增長的施工質量要求下，如何通過改變施工工藝來提高施工質量；以滿足市場要求，避免被市場淘汰。

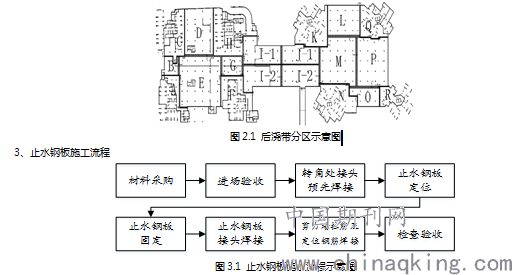

2、項目概況
案例項目名稱：晨熙花園項目施工總承包工程位于東莞市黃江鎮，由1~4號樓為商業、辦公樓，5~8號樓為住宅樓，9號樓為商業樓，10號樓為垃圾房，11號地下室組成。用地面積31773.43 m2，總建筑面積114730.209 m2。1~11號樓均為地下1層，1~2、4號樓為地上19層，3號樓為地上18層，5~8號樓為地上28層，9、10號樓為地上1層，11號樓為地下一層。地下室面積為17388.36 m2，地下室防水等及為二級，其中外墻面防水等級為一級。根據地下室后澆帶位置將地下室區域劃分為20個施工區域，其中地下室止水鋼板使用量約為4200m，地下室外墻多為不規則面，止水鋼板的焊接及固定施工難度大，故止水鋼板施工過程的質量控制必須嚴苛。
3.1、材料采購
項目技術部將施工方案向項目工程部施工員進行技術交底，工程部施工員在明確所需止水鋼板的規格，數量，以及進庫的時間等要求后，向物資部提出采購計劃，在項目經理部批準后，由物資部門采購。物資部門應選擇具有相應資質的供貨商，保證止水鋼板材料的質量。并且確保采購材料能及時到達施工現場，以滿足施工需要。案例項目選用鋼板厚度為3mm，寬度為300mm，折邊朝迎水面，折邊寬度30mm的止水鋼板。
3.2、進場驗收
加強對進場材料的控制，檢查止水鋼板的出廠合格證；通過肉眼觀察止水鋼板是否有銹蝕變形等情況；使用鋼尺與游標卡尺檢查止水鋼板的寬度與厚度。對于達不到驗收標準的止水鋼板材料一律做退場處理。止水鋼板材料驗收合格后，對于止水鋼板這種易銹蝕的材料，一定要防水防潮存儲。材料堆放下方需要鋪墊木方，對于無法存放在倉庫中的止水鋼板材料，需要用彩條布覆蓋，防止雨水侵泡止水鋼板產生銹蝕。在止水鋼板材料使用前需要對材料進行復檢，對于檢查不合格的材料一律不準使用。
3.3、轉角處接頭預先焊接
因地下室外墻多為不規則面，止水鋼板轉角部位多。通過大量的工程實踐證明，止水鋼板轉角處因所處位置鋼筋密集，焊接難度大，故常常轉角處的止水鋼板焊接質量差，難以滿足防水需求。為保證轉角處止水鋼板的焊接效果，可采用轉角處止水鋼板預先焊接的方法。在施工現場的空余位置設置止水鋼板焊接加工房，選用經驗豐富、技術過硬的焊工進行焊接。轉角處止水鋼板焊接完成后再安裝到指定位置，這種做法極大的提高了轉角處止水鋼板的焊接質量，保證了止水鋼板的止水效果。具體焊接方式在本文3.5節中詳細說明。
3.4、止水鋼板定位及固定
按照規范的要求，止水鋼板需安裝在施工縫的中心位置，使施工縫兩側的止水鋼板水滲透路徑相等，保證止水效果，但考慮到施工現場的施工工藝，可根據定位鋼筋的位置對不同部位的止水鋼板分別考慮安裝位置。

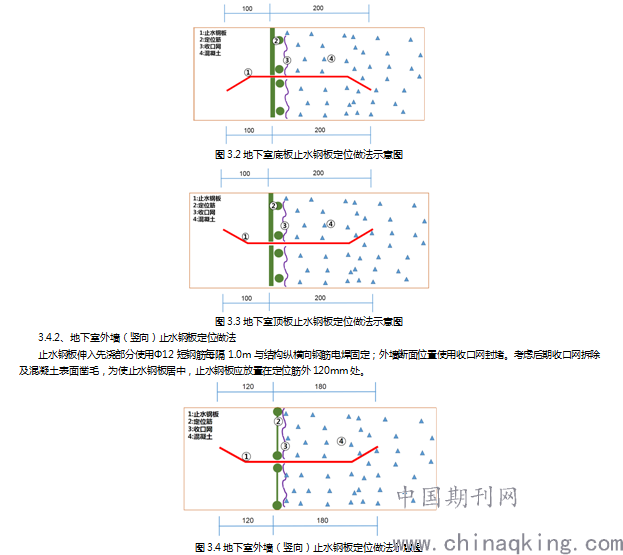

3.4.1、地下室底板、頂板止水鋼板定位做法
止水鋼板伸入先澆部分使用Φ12短鋼筋每隔1.0m與結構縱橫向鋼筋電焊固定；后澆帶斷面位置使用收口網封堵，收口網的固定采用4Φ12水平鋼筋及豎向立筋（每隔0.6m設置一道）豎向立筋與后澆結構縱橫向鋼筋電焊固定。考慮后期收口網拆除及混凝土表面鑿毛，為使止水鋼板居中，止水鋼板應放置在豎向立筋外100mm處。
3.4.3、地下室外墻（橫向）止水鋼板定位做法
止水鋼板伸入外墻部分使用Φ12短鋼筋每隔1.0m與結構縱橫向鋼筋電焊固定；并在止水鋼板底部設置X型支持鋼筋，支持鋼筋選用Φ12的鋼筋。考慮后期收口網拆除及混凝土表面鑿毛，為使止水鋼板居中，止水鋼板應放置在外墻縱向鋼筋外140mm處。
圖3.5地下室外墻（橫向）止水鋼板定位做法示意圖
3.5、止水鋼板接頭焊接
止水鋼板應沿施工縫連續交圈設置，并采用搭接連接，為保證防水效果，止水鋼板的搭接長度不少于100mm，且雙面滿焊（可操作部位），焊縫要求飽滿，焊渣需要敲除干凈。焊接之前應進行試焊，調試好電流參數；電流過大易燒傷甚至燒穿鋼板；電流過小又起弧困難，焊接不牢靠。
3.5.1、對接止水鋼板的焊接
對接焊接極易造成焊縫不牢，也很難使止水鋼板雙面滿焊，故對于對接焊接，可采用先將止水鋼板對接，點焊止水鋼板外側及內側的四個折點，固定兩塊止水鋼板，然后將一塊200mm的止水鋼板放置在兩塊止水鋼板對接縫的中心處進行搭接，對搭接放置的止水鋼板進行四周滿焊。除該方法外，也可以對兩塊止水鋼板進行搭接焊接，搭接長度大于200mm，且需要雙面滿焊，但背面焊接難度大；故建議對于搭接焊接時，背面難以焊接的情況下宜采用對接背板焊接的方法。
3.5、剪力墻拉筋及定位鋼筋焊接
止水鋼板定位筋設置沿止水鋼板方向，在其兩側采用Φ12焊接；一端焊接在止水鋼板上，另一端焊接在剪力墻的水平、豎向主筋上對其進行定位。由于剪力墻拉筋間距較小，中間總有一道拉筋穿過止水鋼板，止水鋼板接縫焊好后，在穿過止水鋼板的拉筋處將拉筋切斷，然后焊接在止水鋼板上，并在其拉筋切斷位置處加設一道拉筋，作為拉筋的補強鋼筋。
3.6、檢查驗收
止水鋼板的焊縫必須飽滿，無斷焊及漏焊、無夾渣及沙眼、無燒傷及咬邊現象；接縫處鋼材無變形，翹曲現象，止水鋼板位置、標高正確。
4、結語
止水鋼板作為地下室防水施工過程中的重要一環，其施工安裝質量的好壞直接決定了防水施工質量的高低。目前市場要求建筑行業在施工過程中不斷注重細節。從大型房地產企業對止水鋼板的安裝都有極高要求來看，今后對于施工企業來說，誰能做到對細節質量的控制，才能適應社會的發展，才能在競爭激烈的市場環境中發展與壯大。
參考文獻：
[1]《地下室工程防水施工規范》GB50108-2008.
[2]《混凝土結構工程施工質量驗收規范》GB50204-2015.
[3]《給水排水構筑物工程施工及驗收規范》GB50141-2008.
[4]《融創集團止水鋼板施工指引》2017版.
