在一般情況下，鋼筋混凝土板的施工工藝為:搭設支撐架、鋪設模板~綁扎鋼筋~澆筑混凝土。當下層混凝土澆筑完成后，需待混凝土強度達到1.2 MPa，才允許在作業面上搭設上一層支模架。
當施工現場遇見上下層板處于同一立面不同標高，且現場工期不允許板分2次澆筑時，則必須保證上層板與下層板2部分支模體系各自獨立，鋼管立柱在水平位置上相互錯開，使2套支撐系統立柱所承受的荷載均勻地傳遞到地面[2]。此方案在普通樓板上具有可操作性，但對于上下重肴的屋面板，鋼管穿樓板處山于存在大量的二次吊洞，故具有很大的滲水隱患。本文結合重慶山水主題國際休閑旅游度假區體驗中心項目工程實例，采用“鋼板+比水螺桿”轉換構件代替鋼管穿樓板，有效地解決了屋面滲水隱患的難題。
1、工程概況
重慶山水主題國際休閑旅游度假區體驗中心項目位于重慶市璧山區，建筑面積10 166.58 m2，結構形式為框架結構。位于體驗中心場地兩側的1", 2"公廁為單層框架結構，屋面板板厚120 mm，有斜屋面以及平屋面，斜屋面最高標高為5.088 m，平屋面標高為3.500 m。斜屋面最高處與平屋面處于同一立面上(圖1)，山于業主工期要求緊，故屋面重肴部分必須一次性澆筑混凝土。
2、施工難點及解決措施
施工難點
山于上下重肴板需一次性澆筑混凝土，故上下層支模體系必須同時存在，且需保證施工安全。同時兩者均為屋面板，一次性施工時需考慮防滲水措施。
解決措施
上下層支模體系轉換構件

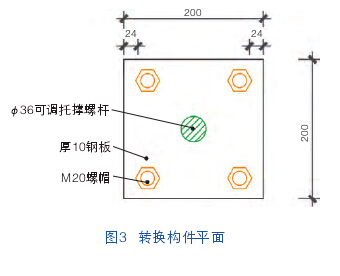

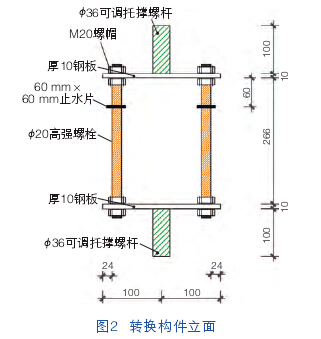

采用厚10 mm止水鋼板、20 mm螺桿、螺帽、止水鋼板為一體的轉化構件，將上部立桿的荷載傳遞到下部立桿(圖2、圖3)。
該轉換構件的} 36 mm可調托撐螺桿用于保證上下層立桿位于同一立面上，使上部立桿承受的荷載傳遞至下部立桿;厚10 mm鋼板保證了其抗彎承載力能承受上部立桿傳來的集中荷載，使上層屋面板下?lián)铣潭仍谝?guī)范允許范圍內;4根} 20 mm高強螺桿配備相應螺母作為主要轉換構件，其承載能力及長細比滿足要求;在螺桿上增加60 mm X 60 mm比水片，可以解決屋面滲水隱患。
為使該構件具有更好的經濟性，主要受力節點采用螺栓連接。待混凝土強度達到拆模強度后，螺帽及鋼板可以拆除重復利用。
安全性復核
為保證該構件在使用過程中的安全，須對下部立桿穩定性、螺桿穩定性、螺栓穩定性進行復核。
1)下部立桿穩定性計算。下部立桿承受兩層板及施工荷載，板厚按照240 mm計算，施工荷載取2.5 kN/m2}立桿為} 48 mm X 2.8 mm鋼管，縱橫距900 mm，步距1 500 mm。經計算，下部立桿的穩定性滿足要求。
2)螺桿穩定性計算。經計算，螺桿穩定性滿足要求。
3)螺栓穩定性計算。普通螺栓受剪連接時，每個普通螺栓的承載力設計值，應取抗剪和承壓承載力設計值中的較小者。經計算，螺栓穩定性滿足要求。
3、關鍵施工技術
施工工藝流程

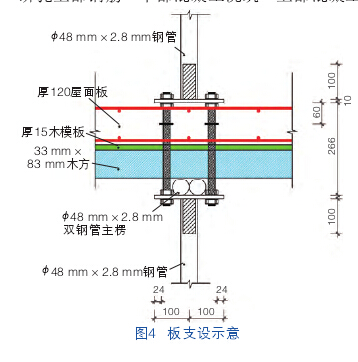

在地面上彈出上下立桿對應的線~按線搭設下部支撐架~安裝轉換構件(圖4)~綁扎第1層鋼筋~搭設上部支撐架~綁扎上部鋼筋~下部混凝土澆筑~上部混凝土澆筑
關鍵施工工藝
架體搭設：
架體搭設時，模板、木方次楞、鋼管主楞按照常規方式搭設，需重點注意的兒點為:
1)上下層立桿必須在同一豎向方向，且保證立桿垂直度滿足規范要求。
2) 4根螺桿之間穿過的鋼管主楞必須為雙鋼管，且鋼管在螺桿之間卡緊，保證主楞不會滑動。
3)螺母的保證載荷達到255 kNo
4)連接大橫桿的對接扣件應交錯布置:2根相鄰大橫桿的接頭不宜設置在同步或同跨內;不同步或不同跨2個相鄰接頭在水平方向錯開的距離不應小于500 mm;各接頭至最近主節點的距離不宜大于縱距的1/30
5)架體縱橫向水平桿不能遺漏，豎向剪刀撐每隔Sm山底至頂設置，水平剪刀撐在最頂部設置1道。內部單層支模架與外側雙層支模架連接成整體，以增強架體穩定性。
混凝土澆筑
1)混凝土澆筑前，應山施工單位項目經理、技術負責人、項目安全總監、質量總監確認模板支架符合安全和質量要求，并保證鋼筋安裝工程達到隱蔽的條件，安裝預留完畢，且現場具備混凝土澆筑的安全生產條件。
2)混凝土山天泵澆筑，下料自山高度不超過1.5 m同時料不能堆積在一處，堆高不得超過400 mm，面積不得大于1 m2，隨澆隨鋪。
3)先澆筑下層混凝土，待下層混凝土收面完成，工人再轉移至上層屋面板澆筑，斜屋面混凝土澆筑時，山高處至低處澆筑。
4)混凝土澆筑時，應從中間部分開始向兩邊推進。若采用混凝土泵輸送，則水平方向推進速度為6}-8 m/ho
5)混凝土邊澆筑邊振搗，尤其是轉換構件位置，振搗泵停留時間約30 s，直到混凝土不再出現氣泡。
