安徽省霍山C-2017-22地塊工程包括住宅、地下車庫及商業建筑的群體工程，其中，地下車庫面積約40 465 m20建筑最大高度53.6 m。
工程南臨識源渠約40 m，基坑開挖深度約4.8 m。地下水位呈季節性變化，地下水位豐水期上升，枯水期下降，據調查該區地下水埋深年變化范圍在1.50^-3.00 m之間，近3^-5 a內最高水位1.50 m，年最低水位3.00 m，年水位埋深一般在2.50 m左右，雨季時地下水位較高。巖層裂隙水主要分布于第4層、第5層風砂巖巖層裂隙中，弱承壓，水量隨裂隙發育程度不同有所變化。勘察期間測得此類型地下水水面標高變化幅度為56.08^- 71.83 m。基礎外水源多，車庫筏板防水施工質量顯得尤為重要。
本工程筏板防水卷材采用預鋪反粘法，即單面反應粘高分子防水卷材反應粘接面朝上，直接鋪設于墊層，鋪設完成后撕去反應粘接面塑料薄膜，然后在卷材自粘面上綁扎鋼筋、澆筑混凝土，過程中卷材自粘面與筏板混凝土形成反應自粘。隨混凝土的抗壓強度增加，卷材反應粘接面與混凝土豁結力越強，最后合為一體。其間不會出現竄水現象，若局部破壞便可鎖定漏點。
施工流程
材料準備~清理基層~放線定位~鋪貼陰陽角、后澆帶等細部附加層卷材~卷材大面積空鋪~撕除隔離膜，撒水泥粉~綁扎鋼筋~澆筑混凝土3.2施工前準備
1、基層清理:基層表面應平整，無低凹、松軟以及積水部位。若有浮漿、建筑垃圾等雜物應及時清除。
2、放線定位:在基層上放出控制線，以便卷材鋪貼順直。
陰角部位在鋪貼卷材前1d需使用水泥砂漿抹成圓弧狀。筏板基礎中的陰陽角處、后澆帶等部位設置防水附加層。附加層卷材使用雙面反應粘高分子防水卷材，現場按寬500 mm進行裁剪，鋪貼時雙面隔離膜撕除。

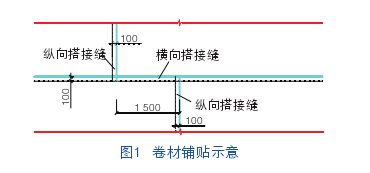

墊層表面上，鋪貼時必須注意非反應粘面層朝下，粘接面朝上，鋪貼時非反應粘接面不需撕除隔離膜(圖1)。
鋪貼時將卷材搭接面的隔離膜邊鋪邊撕除，直接進行冷粘接，過程中注意接縫必須嚴密。氣溫偏低(一般為10 0C以下)、卷材豁性較差時用噴燈對搭接邊輔助加溫。鋪貼后單面反應粘高分子卷材應平整、順直，無扭曲。
單面反應粘卷材鋪貼完成后，將卷材上隔離膜全部撕掉。但需注意預留的卷材搭接部位隔離膜必須保留，待后續卷材施工時再撕掉，以免影響后期搭接效果。綁扎鋼筋時為防止卷材反應粘接面豁腳，在卷材面上撒干水泥作隔離措施。

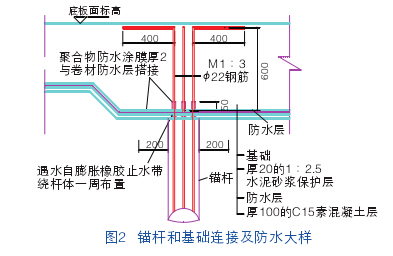

筏板基礎中部分承臺設計有抗浮錨桿，抗浮錨桿的防水細部處理一定程度上影響整個筏板的防水質量。為保證防水效果，抗浮錨桿細部防水具體做法為:錨桿周邊涂刷200 mm聚合物防水涂膜(厚2 mm，根部涂刷高50 mm,使其方便與防水卷材搭接處理。在墊層施工時，需環每根抗浮錨桿設置1圈遇水自膨脹橡膠止水帶(圖2)。

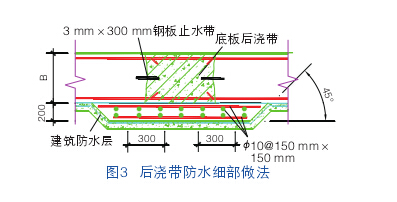

后澆帶處單面反應粘高分子防水卷材設置2道，在后澆帶加強層上下表面各設置1道。粘貼時同樣粘接面朝上，不粘面朝下，加強層處卷材鋪貼時必須與筏板底部的防水卷材連通。同時后澆帶兩側設置3 mm X 300 mm的止水鋼板 (圖3)。
注意事項及施工技巧：
1>單面反應粘高分子防水卷材厚度及配套材料必須符合設計要求，進場材料復試合格方可投入使用。
2)單面反應粘高分子防水卷材的質量取決于基層。基層表面應平整，無低凹、松軟部位，無尖銳凸起物和積水。
3)陰陽角采用水泥砂漿抹成圓弧或45。坡角。
4)地下室底板外圍四周預留單面反應粘卷材，寬為250^-300 mm(另加1條雙面粘，朝外的一面保護膜暫不撕開)，以便后期側墻防水施工的搭接。
5)單面反應粘高分子防水卷材搭接時，必須將搭接部位隔離膜徹底撕掉，防止隔離膜沒撕或撕除不到位而造成卷材粘接不牢。
6)防水施工的關鍵是成品保護，施工時必須注意底板鋼筋對卷材的破壞。
單面反應粘高分子防水卷材在筏板基礎中運用具有獨特優勢。卷材鋪設前基層處理簡單，不需要打底油，施工過程中不設置保護層立即可以展開鋼筋綁扎，單面反應粘高分子防水卷材性能穩定，能與混凝土長久粘接一體，不會出現竄流現象。單面反應粘高分子防水卷材采用預鋪反粘，若成品保護到位，不僅防水效果理想，而且能夠縮短工期、降低成本。
上一條：地鐵車站側墻模板止水鋼板施工策略
