隨著經濟的發展，城市人口也不斷增多，低層建筑已經滿足不了城市發展需求，高層建筑隨之增加，往往高層建筑地下結構埋深大，并有不同程度的地下水，因此地下室的底板及外墻自身防水隔離作用尤為重要。根據大型工程設計情況，基礎底板及外墻往往設置較多的后澆帶及施工縫，為加強后澆帶及施工縫位置止水的效果，在后澆帶及施工縫設置鋼板止水帶，止水鋼板起到了切斷水滲透路徑的作用，即使沿著止水鋼板與混凝土之間的縫隙滲透，止水鋼板有一定寬度，也延長了水的滲透路徑，同樣可以起到防水作用，止水鋼板的焊接施工質量對結構實體的防水抗?jié)B效果有著至關重要的作用。
融建財富時代廣場房地產開發項目位于濟南市槐蔭區經十路南側，二環西路以東，地塊用地面積約 1.97 公頃，項目由 1#~3#樓、地下車庫及附屬用房組成，總建筑面積 14.6 萬 m2，其中地下車庫面積 37734.85m2,地下 3 層，采用框架結構。

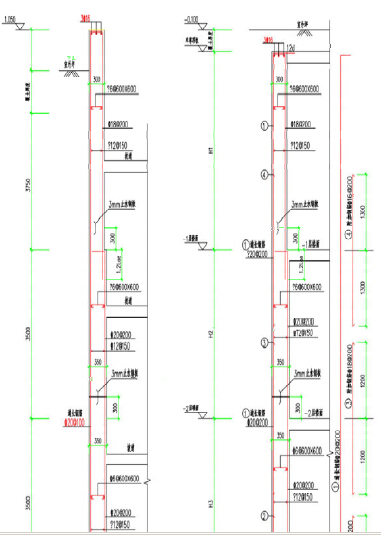

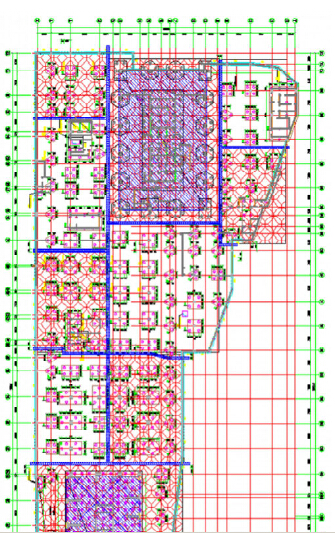

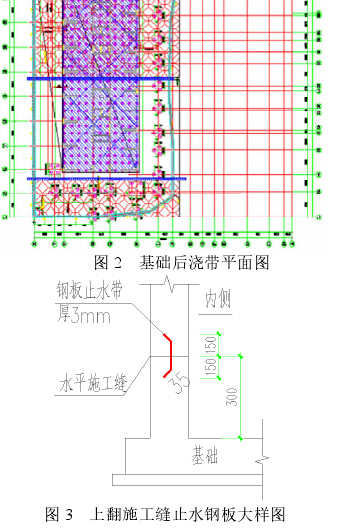

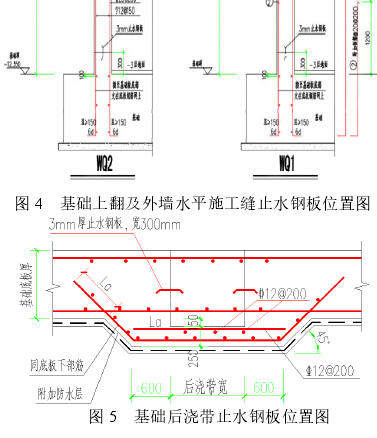

工程地下三層結構，結構跨度 216m×86m（最寬處），屬超長地下結構，結構采取措施以減少混凝土收縮和溫度應力的影響，基礎、梁板縱橫向各設置數道后澆帶(帶寬 800mm)[1]，具體位置詳基礎后澆帶平面圖。工程采用鋼筋混凝土自防水及卷材防水做法，防水混凝土設計抗?jié)B等級 P8，要求連續不間斷施工。防水混凝土的施工縫、穿墻管道預留洞、轉角、坑槽、后澆帶等地下工程薄弱環節應嚴格按《地下防水工程質量驗收規范》GB50208-2011 執行。防水層、止水帶、止水條等必需有效交圈，不得斷開。 根據圖紙設計要求，有防水要求的后澆帶斷口必須設置封閉的止水鋼板，包括地下室外墻，地下室基礎(筏板、抗浮板)、地下室頂板(室外部分)，止水鋼板寬 300mm，厚度為 3mm，止水鋼板總長度3200m。 在基礎底板上翻 300mm 位置外墻留置水平施工縫，施工縫位置放置止水鋼板。同樣在地下二層及地下一層樓板上翻 300mm 位置外墻留置施工縫及止水鋼板。 在基礎底板及外墻后澆帶兩側，底板及外墻厚度居中埋置止水鋼板，凹口朝向迎水面。
工程所處環境對防水性能要求高 根據現場勘查發現場地東側為人工開挖形成的興濟河，自南向北通過，該河為季節性河，暴雨后接近滿槽運行，現為濟南市西南部重要的排污泄洪通道，常年有水，水位年變幅在 2～3m 之間,地下水位較高，地下結構后澆帶以及施工縫的防水處理措施至關重要，以降低后期滲漏隱患。
目前施工工藝分析 地下結構施工時，比較常用的做法是采用止水鋼板（一般長度為 3m），在施工現場根據實際尺寸對止水鋼板進行裁剪并焊接。然而在止水鋼板施工工序進行時，部分底板、外墻鋼筋等已經施工完畢，并且底板及外墻特殊位置的止水鋼板轉折角度并不規則，這就給現場操作帶來了相當大的難度。 另外部分底板厚度較小，止水鋼板居中設置搭接后，因底部操作面過小，底面搭接處焊接施工難度大。 通過現有止水鋼板的施工工藝分析后發行止水鋼板無法實現全部滿焊，因此要對止水鋼板關鍵節點施工技術進行創新。
查新借鑒 通過網上查詢實用新型專利“定型止水鋼板折角接頭”，其具體內容是由互成 135°的兩根止水鋼板連接板組成，或由陽角互成 90°的兩根止水鋼板連接板組成，或由陰角互成 90°的兩根止水鋼板連接板組成。 從以上專利中可以借鑒止水鋼板轉折位置（不僅僅是 90°及 135°，其他角度也可）采用兩塊鋼板根據相應角度進行焊接，對于外墻后澆帶與水平施工縫相接位置的節點可以采用多塊止水鋼板進行拼接。 另外兩塊止水鋼板搭接焊接無法滿足雙面焊時，可以借鑒鋼筋幫條焊（單側幫條）的焊接方式，保證滿焊施工。 通過借鑒分析，止水鋼板施工工藝通過創新后能夠全部實現滿焊施工。

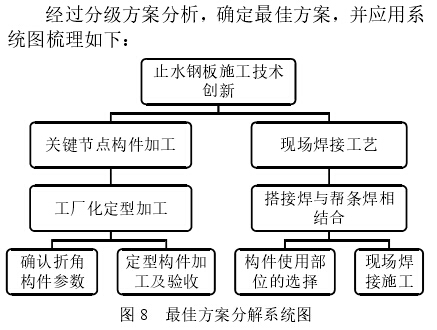

施工工藝論證選擇提出方案 通過對止水鋼板施工工藝進行專題研討會，對查新借鑒的內容進行梳理，提出止水鋼板施工的總體方案。

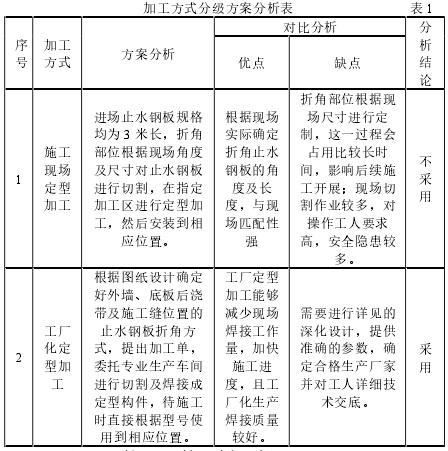

關鍵節點構件加工方式的分析選擇：

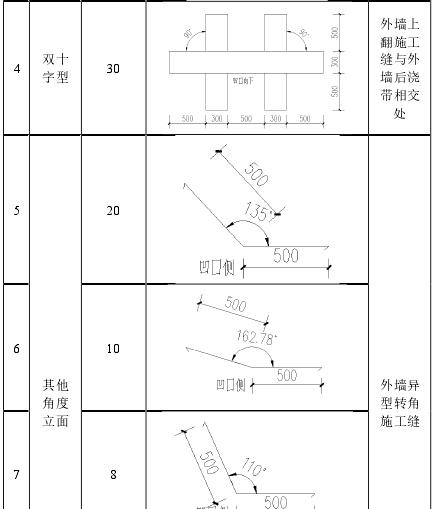

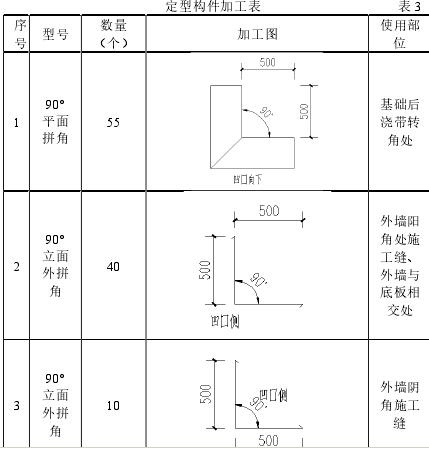

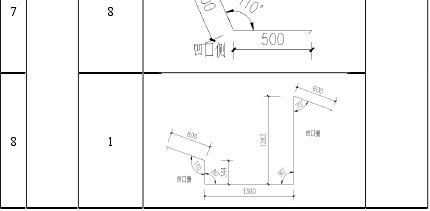

確認折角構件詳細參數 通過查閱施工圖紙，根據設計要求及現場施工實際需求確認折角構件的組合以及角度參數，并繪制詳細成品構件加工圖
定型構件加工及驗收 經過對加工單位進行調查，選擇定型構件生產廠家，并對定型構件加工單位的施工人員進行交底。項目部根據施工方案提出所需材料計劃，并安排專人對加工過程進行監督。
定型構件加工完成后，對所有進場的止水鋼板以及定型構件進行驗收，不滿足要求的予以退場。

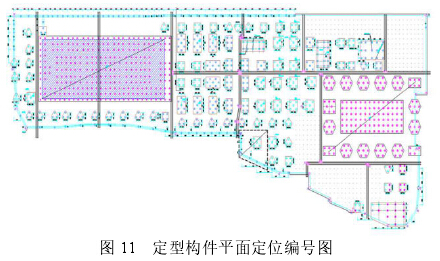

定型構件使用部位的選擇 對定型止水鋼板構件進行清點，并繪制構件平面及立面定位圖，以保證構件能夠與現場位置一一對應。

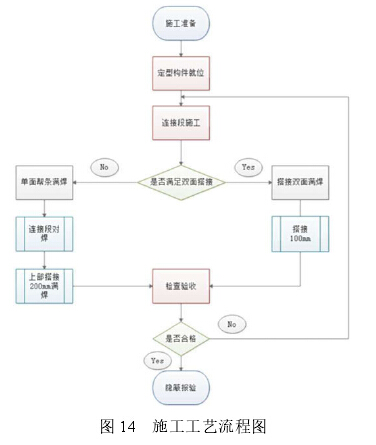

現場焊接施工 筏板基礎后澆帶及外墻上翻施工縫處止水鋼板施工時，將定型構件在相應位置優先進行固定，然后將剩余平直段的止水鋼板根據實際尺寸進行切割后焊接。 搭接焊施工工藝 與定型構件連接易操作位置以及平直段易操作部位采用搭接焊接方式。

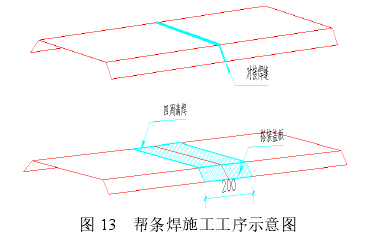

幫條焊施工工藝 與定型構件連接難操作位置以及部分底板厚度較小，止水鋼板居中設置搭接后，因底部操作面過小，底面搭接處滿焊難以施工時，采用對接焊接后再單面幫條焊的方式。

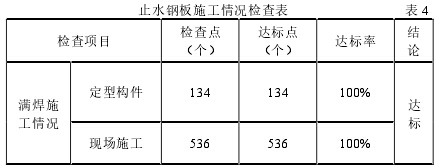

效果檢查 通過對止水鋼板施工工藝進行創新，對融建財富時代廣場項目后澆帶及部分地下室外墻施工縫處的止水鋼板施工情況進行檢查，基礎后澆帶及外墻施工縫位置的止水鋼板全部實現了滿焊。
鞏固措施 對實施過程中的有關資料收集、整理，分類裝訂成冊作為公司內部推廣的技術資料，并編制了《定型止水鋼板構件、止水鋼板幫條焊接方式施工作業指導書》（SDJG/ZDS-04-2018），通過了公司審批并在公司內部推廣使用。
通過對止水鋼板現狀施工工藝進行討論，發現不能滿足實際需求，查新借鑒找出了更好的解決辦法，關鍵節點采用成品止水鋼板構件，減少了現場加工制作、焊接的工程量，降低了關鍵節點焊接的難度。通過對止水鋼板施工工藝創新，有效的減少了現場切割操作及現場焊接施工數量，減少了電焊煙氣的排放，提高了施工技術、生產作業工藝、項目管理在“四節一環保”的應用水平，貫徹了綠色施工的理念，有效的促進了質量、安全文明施工和工期的管控，同時也為企業創造了較好的經濟、社會效益。
